IMS - Insulated Metal Substrate Leiterplatte

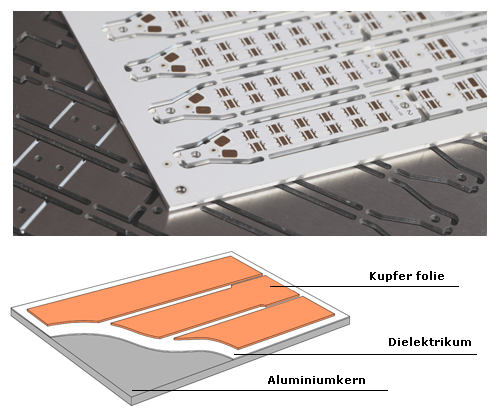

   Der Einsatz von LED-Technologie wird für Beleuchtungsanwendungen in der Automobilindustrie, in der Architektur oder in Innenräumen immer beliebter. IMS (Insulated Metal Substrate) ist eine hervorragende Lösung für elektronische Bauteile mit hoher Wärmeerzeugung bei relativ geringen Kosten. Durch die Verwendung der IMS-Technologie können LEDs bei niedrigeren Temperaturen betrieben werden, was zu einer verbesserten Energieeffizienz, einer längeren Lebensdauer und besseren Leistung führt. Eine typische Lösung ist ein Substrat auf Aluminium- oder Kupferbasis mit einer dünnen dielektrischen Materialschicht, hoher Wärmeleitfähigkeit und einer aufgepressten Kupferfolie. Die Produkte erfüllen die höchsten Anforderungen an Wärmewiderstand und Wärmeleitfähigkeit. Wir bieten sowohl die Herstellung von einseitigen Standard-IMS-Leiterplatten als auch von doppelseitigen Leiterplatten mit Metallkern an. Unser technologisches Equipment und Know-How ermöglichen auch die Herstellung von durchkontaktierten Bohrungen, die vom Metallkern isoliert sind.

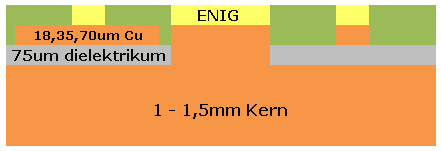

   Die beste Lösung für LED-Anwendungen mit einem anspruchsvollen Wärmeübertragungsprofil ist THERMALPAD (Pedestal Technology). Das THERMALPAD-Design ermöglicht es dem Konstrukteur, einen direkten Pfad zwischen den LEDs (Wärmequelle) zum Metallkern der Leiterplatte zu erhalten. Diese Technologie wird für Anwendungen verwendet, bei denen die Wärmeableitung der LED-Komponente durch das Dielektrikum nicht ausreicht und daher nur der direkte Wärmepfad zwischen der LED und dem Metallkern der Leiterplatte eine ausreichende Kühlung der LED-Komponente ermöglicht. Bei dieser Konstruktion wird Kupfer und nicht Aluminium als Metallkern verwendet





Grundmaterialien finden Sie hier : http://www.pcb.cz/de/ims_material
