Strombelastbarkeit von Leitern

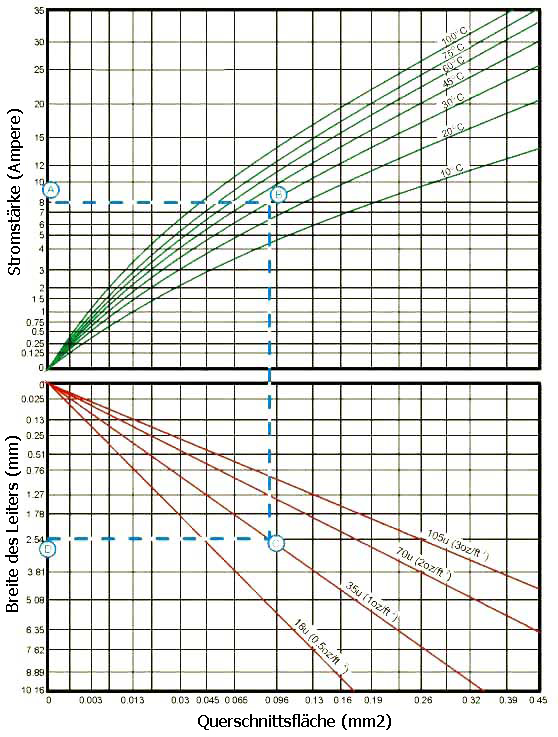

Zulässige Strombelastbarkeit des Leiter als die Temperaturanstiegfuktion



Rechenbeispiel :
Erforderlicher fließender Strom ist 8 Ampere mit einer maximalen Temperaturerhöhung 30°C. Wie breiten Leiter brauche ich bei der verwendung einer Leiterplatte mit 35µm Cu-Folie?

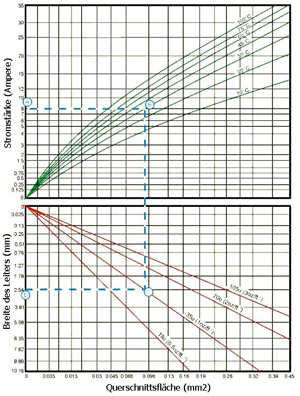

Im Graph markieren wir den Punkt A, der dem Strom 8A entspricht und verbinden wir ihn mit der Temperatursteigungskurve um 30°C ( Punkt B ). Punkt B verbinden wir vertikál mit der unteren Kurve des Graphs, die der Dicke der Cu-Folie 35µm entspricht ( Punkt C ). Aus dem Punkt C auf der horizontalen Koppel lesen wie die gewünsche Breite des Leiters ab ( Punkt D ).

In unserem Fall 2.5 mm

Mehrere Informationen : www.ultracad.com

Die Gleichnung für Berechnung der Breite des Leiters :

I = 0.0150(DT 0.5453)(A 0.7349) für den Standard IPC-D-275 ( Innenleiter )

I = 0.0647(DT 0.4281)(A 0.6732) für den Standard IPC-D-275 ( Außenleiter )



wo:

I = Maximalstromstärke (Ampere)

DT = Temperaturanstieg in der Umgebung (°C)

A = Querschnittfläche (quadratischer Mils)
