Testen von Leiterplatten

Elektrisches testen

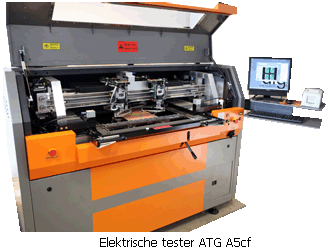

  Elektrisches Testen ist eine Institution, die unseren Kunden die Qualitätsgarantie gewährt. Trotzdem dass sich die Herstellungstechnologien der Leiterplatten in vergangenen Jahren bedeutend verbessert haben und die Fehlerhäufigkeit der Fertigung bei den meisten Herstellern von Leiterplatten minimal ist, ist für professionelle Elektroanlagenerzeugung die Lieferung lauter hundertprozentigen Produkte notwendig zuzusichern. Wie die Kompliziertheit der Entwürfe der Leiterplatten wächst, können manche zum elektrischen Testen benutzte Geräte schon Probleme mit der Beweiskraft der Teste haben. Aus diesem Grund fiel uneserer Wahl auf einen den modernsten Geräten A5cf Von Firma ATG. Dieser Tester mit der Hilfe des aktuellen Softwares bietet den wirklich zuverlässigen Test für die µBGA Schaltungen und für die Leiterplatten, die die blinden und begrabten Löchern enthalten. Der Tester ist mit einem universellen Systemen für einfache Klemmen und Testen von rigiden sowie von flexiblen Leiterplatten ausgestattet. Das Gerät ist mit 8 High-Speed Köpfen und 4 Kamera-System ausgestattet. Maximale prüfbare Fläche beträgt 610 x 460mm, der kleinste prüfbare Pad 50µm. Für unsere Firma ist elektrischer Tester nicht nur die Garantie der Qualität, sondern auch die statistische Erfassung der Produktion- und Prozessenstabilität. Unserer zweiter Tester ist alter, trotzdem auch sehr efektiver Tester A3 von dem gleichen Hersteller.



Optisches testen

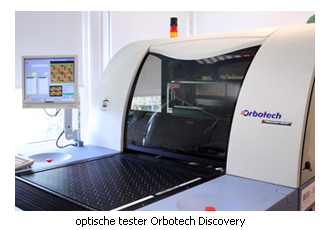

  V souladu s trvalou snahou po zlepšování kvality našich výrobků a dokonalejšího řízení technologií při výrobě plošných spojů jsme zakoupili a uvedli do provozu nový optický tester generace DISCOVERY od firmy ORBOTECH. Jeden z nejlepších testerů na trhu umožňuje dokonalou kontrolu motivu DPS podle předem zpracovaných gerber dat. Systém zobrazí jakoukoliv odchylku od originálních dat a tu následně zobrazí na monitoru. Díky vysokému rozlišení kamery a optických členů je tester schopen vyhodnocovat chyby i na objektech o velikosti 45um. Nastavení výstupních hodnot je velice flexibilní - systém dokáže eliminovat falešná hlášení chyb a umožňuje nastavení tolerancí odchylek podle kvalitativních norem. Velkým přínosem je i možnost testování filmových matric před sériovou výrobou.





X-RAY Inspektion

  Das einzigartiges Kontrollsystem X-ray Glenbrook RTX-113 ist ein perfekter Werkzeug für schnelle und zuverlässige Kontrolle der Registration von mehrlagigen Leiterplatten und BGA Schaltkreisen. Es ist mit einer X-Ray Kamera mit hoher Auflösung ausgestattet, die die Defekte von 0,001 Zolles aufdecken kann.

  Broschüren RTX-113
